相位差测量
相位差 I/O决定其两个输入信号之间的相位差。两个输入信号必须有相同的频率,必须有足够大的幅度,以便能够确定相位。
相位差I/O在两个输入信号中寻找所有上升斜坡的位置。然后确定相应的上升斜率之间的相位差异。相位差I/O返回一个值,即测量信号之间的平均相位差。
相位差是根据第一个连接信号确定的,并以度或弧度返回。
属性及操作

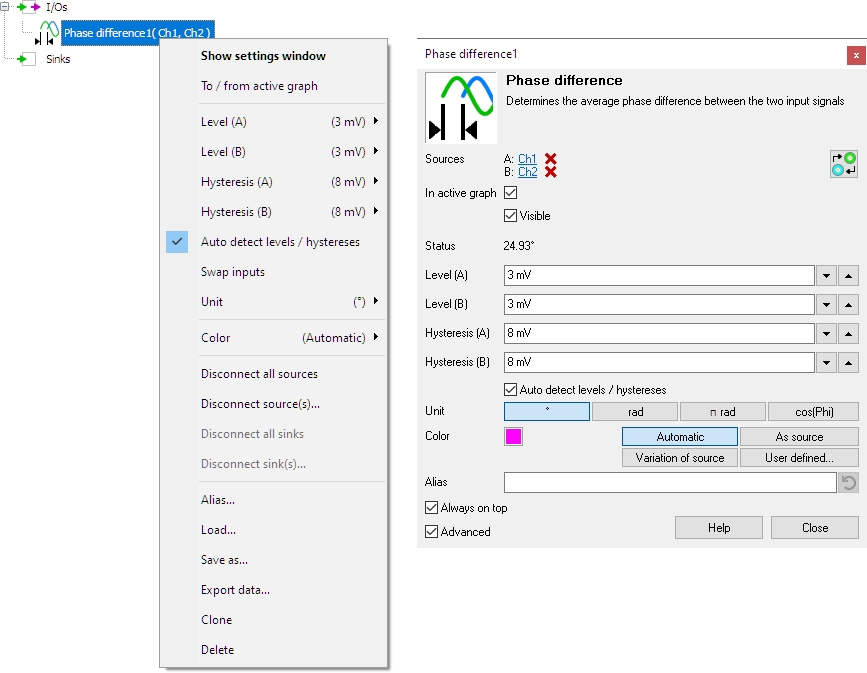

为了控制相位差I/O的行为,有几个属性可用。这些可以通过弹出菜单访问,该菜单在单击对象树时显示I/O。也可以通过设置窗口访问属性,当对象树中的I/O被双击时,就会显示该设置窗口。要打开对象树,请单击 显示对象树 按钮。
默认情况下,设置窗口只显示最常用的设置.何时 先进的 显示所有设置的扩展窗口。请参阅 程序设置 .
交换输入
相位差是由第一个连接信号(a)决定的。如果相位需要通过重新划分到其他信号(b)来确定,请点击 交换输入 按钮将交换两个输入信号,相位将确定与其他信号。
地位
… 地位 表示相位差测定的状态。当相位差可以确定时,状态将显示确定的值.当相位差无法确定时,状态说明了原因。这种情况发生了。当两个输入信号的频率相差太大时。
A和B级
相位差I/O在信号中定位上升的斜坡,大约在信号的中间水平。这个中间层可以为两个输入信号(A和B)单独使用手动设置 A级 和 B级 .
迟滞A和B
为了确定斜率是上升还是下降,使用了滞后法。这种滞后决定了信号的大小,相对于水平,必须变得更大才能检测到边缘。由于存在较大的滞后现象,检测对诸如:信号发出噪音。如果滞后太大,可能会遗漏边缘。对于输入信号(A和B),可单独使用手动设置这种滞后。 滞后A 和 滞后B .
自动检测水平/水系
何时 自动检测水平/水系 启用时,I/O试图自动确定两个信号的中间水平和适当的滞后。
单位
… 单位 确定相位差是否以度(°),以弧度,以椭圆或以正弧度为单位,或以正负为单位。
共同特性和行动
看 共同特性和行动 .
相关的 信息
工作周期
RMSI/O确定一个信号的真正根平均平方值。
最大限度
最大值-最小I/O决定信号的最小值或峰值到峰值值。
最低限度
FFTI/O用于利用快速傅立叶变换对信号进行光谱分析。
电磁干扰
EMII/O创建了一个环境,可以用于EMI前合规测试。
相位差I/O在两个输入信号中寻找所有上升斜坡的位置。然后确定相应的上升斜率之间的相位差异。相位差I/O返回一个值,即测量信号之间的平均相位差。
相位差是根据第一个连接信号确定的,并以度或弧度返回。属性及操作
为了控制相位差I/O的行为,有几个属性可用。这些可以通过弹出菜单访问,该菜单在单击对象树时显示I/O。也可以通过设置窗口访问属性,当对象树中的I/O被双击时,就会显示该设置窗口。要打开对象树,请单击 显示对象树 按钮。
默认情况下,设置窗口只显示最常用的设置.何时 先进的 显示所有设置的扩展窗口。请参阅 程序设置 .
交换输入
相位差是由第一个连接信号(a)决定的。如果相位需要通过重新划分到其他信号(b)来确定,请点击 交换输入 按钮将交换两个输入信号,相位将确定与其他信号。
地位
… 地位 表示相位差测定的状态。当相位差可以确定时,状态将显示确定的值.当相位差无法确定时,状态说明了原因。这种情况发生了。当两个输入信号的频率相差太大时。
A和B级
相位差I/O在信号中定位上升的斜坡,大约在信号的中间水平。这个中间层可以为两个输入信号(A和B)单独使用手动设置 A级 和 B级 .
迟滞A和B
为了确定斜率是上升还是下降,使用了滞后法。这种滞后决定了信号的大小,相对于水平,必须变得更大才能检测到边缘。由于存在较大的滞后现象,检测对诸如:信号发出噪音。如果滞后太大,可能会遗漏边缘。对于输入信号(A和B),可单独使用手动设置这种滞后。 滞后A 和 滞后B .
自动检测水平/水系
何时 自动检测水平/水系 启用时,I/O试图自动确定两个信号的中间水平和适当的滞后。
单位
… 单位 确定相位差是否以度(°),以弧度,以椭圆或以正弧度为单位,或以正负为单位。
共同特性和行动
看 共同特性和行动 .
相关的 信息
工作周期
职责周期I/O决定信号的职责周期。
RMSI/O确定一个信号的真正根平均平方值。
最大限度
最大I/O决定一个信号的最大值。
最大值-最小I/O决定信号的最小值或峰值到峰值值。
最低限度
最小I/O决定一个信号的最小值。
FFTI/O用于利用快速傅立叶变换对信号进行光谱分析。
电磁干扰
EMII/O创建了一个环境,可以用于EMI前合规测试。
