Al8xgte-x在okos公司超声波无损检测系统中的作用

OKOS设计的工业超声波无损检测系统(UT-NDT)


工业超声波无损检测(UT-NDT)已经存在了几十年。OKOS产品适用于工业UT-NDT,为扫描声学显微镜市场设计和开发的更新技术和解决方案。检查员在金属中寻找1000微米(1毫米)的缺陷,因为这是常态。借助新技术,可以识别金属和合金中小至20微米的缺陷。

什么是无损检测(NDT)?

检查样品时,有两种测试方法,破坏性测试和非破坏性测试。使用横截面等破坏性测试方法后,样品通常会被丢弃,无法再次使用。此外,在进行破坏性测试时,可能会在样品中引入原本不存在的缺陷。这就是无损检测提供最大优势的地方。

为什么要使用超声波无损检测?

通过无损检测,可以在不改变样品当前状态的情况下查看样品的内层。这在对样本进行破坏性测试在经济上不可行的情况下或者在样本足够脆弱以至于任何类型的破坏性测试都会引入最初不存在的额外缺陷导致可能的缺陷误报检测的情况下很有用。使用SAM用户还可以快速检查样品的各个方面,例如在多个层/界面上同时发生翘曲、空隙、分层和密度变化。

NDT系统(无损检测)也用于通过超声波扫描和分析零件。而SAM系统是仅使用三个轴的NDT系统的专用版本。NDT系统可以配备2到12个轴,具体取决于要分析的零件类型。NDT系统通常包括旋转器/转盘和万向节/旋转机构,允许它们执行复杂的运动以进行扫描。NDT系统在工业中非常有用,可以测试更大的和不规则形状的零件,例如锥体、曲线、圆柱形和有角度的零件。

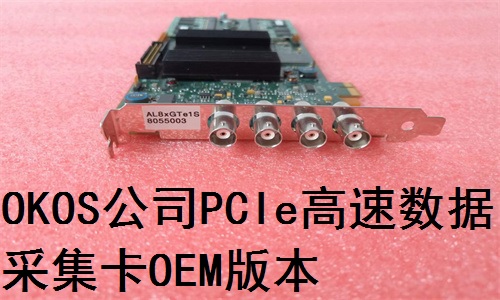

而OKOS公司的超声波无损检测系统的核心检测部件是一块PCIe高速数据采集卡。

Al8xgte-x系列采集卡,采样速率从1GS/s~3GS/s采样,目前北京迪阳世纪公司

代理销售全系列OKOS公司A/D板卡。

软件:
独立开发,基于Win7,Win8系统

可编程自动扫描

离线分析能力

SALI断层成像扫描

的数据分析模

FFT扫描模式


硬件:

双探头扫描模



独立开发设计的******性能A/D board,频率可以达到4GHz



独立开发设计的定制探头/传感器



模块化的设计
