Labjack LJTick-VRef 电压参考配件

LJTick -VRef-25 (LJTVR-25) 和LJTick-VRef-41(LJTVR-41) 是提供螺丝端子访问稳定的 2.5V 和 4.096V 参考电压的附件。当尝试与温度、压力、流量、运动、振动、力等多种不同的传感器通信时,参考电压很有用。我们大多数设备上的 VS 线不适合直接控制需要无噪声电压源的传感器。如果没有稳定的参考电压,许多应用需要使用数字 I/O 线、模拟输出通道之一,或使用辅助电源。LJTVR-25 和 LJTVR-41 都有一个板载 LJT1461A 稳压器,可为需要激励信号的传感器提供 50mA 电流。LJTick-VRef-25 输出 2.5V,LJTick-VRef-41 输出 4.096V。

常见应用

  • 每当需要稳定的 2.5V 或 4.1V 信号时。

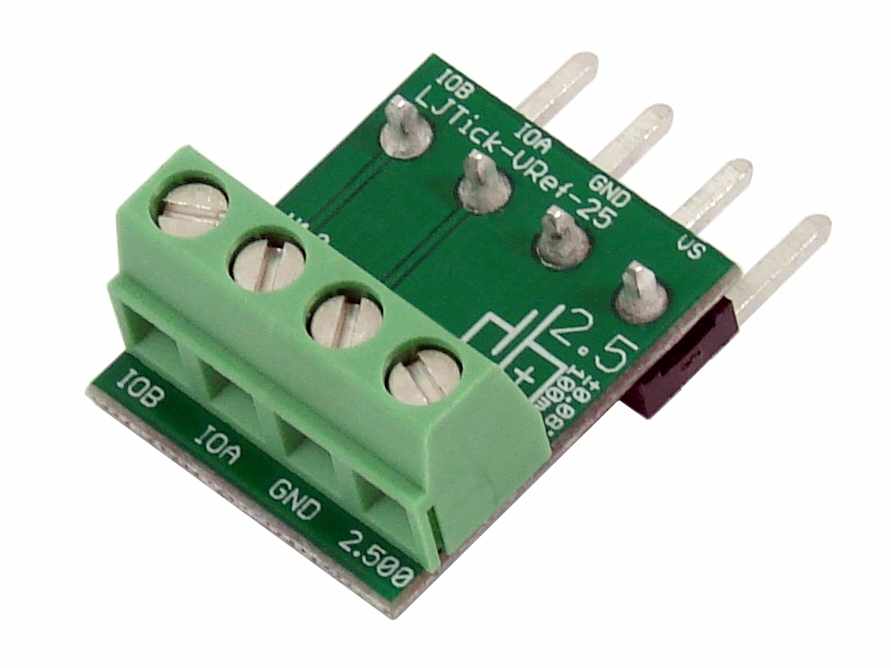

LJTick-VRef-25 图片

LJTick-VRef-25 螺钉端子说明

2.500:该螺丝端子输出2.5V参考电压。

GND:与 LabJack 接地相同。

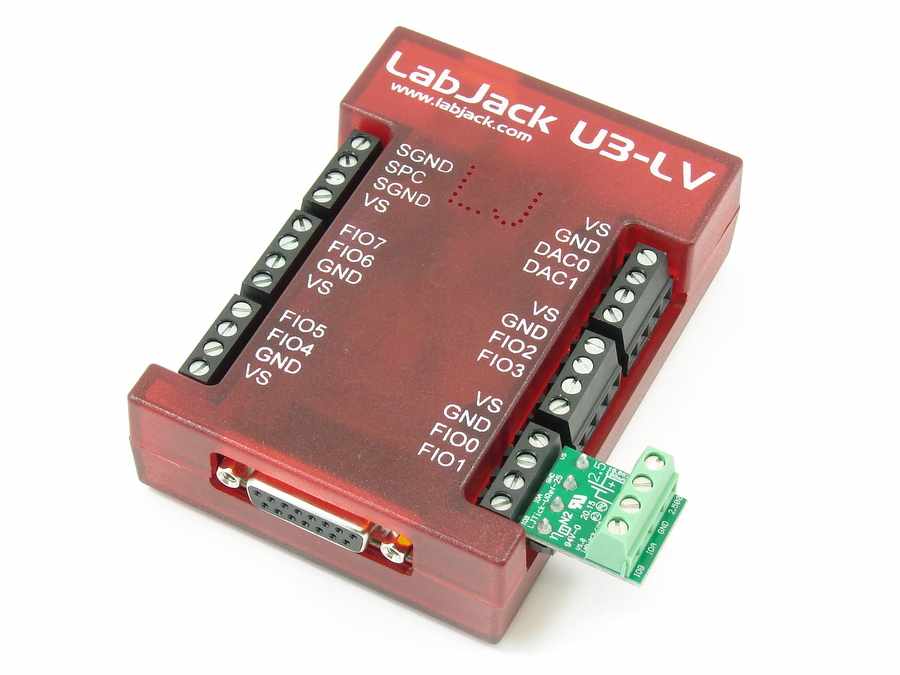

IOA/IOB:这些线直接从它们所连接的螺丝端子穿过。在图 2 中,它们是 FIO0 和 FIO1。


4.096:该螺丝端子输出4.096V参考电压。

GND:与 LabJack 接地相同。

IOA/IOB:这些线直接从它们所连接的螺丝端子穿过。在图 4 中,它们是 FIO0 和 FIO1。

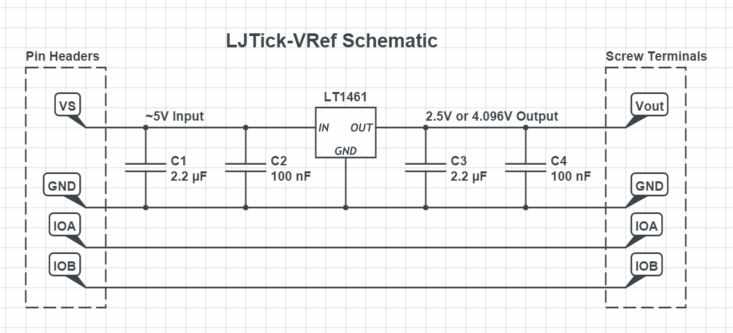

LJTick-VRef 原理图

图 5:LJTick-VRef 原理图

规格:

条件 最小值 典型的 最大限度 单位

电源电压   Vout+0.4   20 V
电源电流 空载   0.4
输出电压,VRef-25   2.498 2.5 2.502 V
输出电压,VRef-41   4.093 4.096

4.099

V
输出电压精度   -0.08   0.08 %满量程
输出电压温度系数     5个 12 ppm/°C
输出电压噪声 0.1Hz ≤ f ≤ 10Hz   8个   ppmP-P
  10Hz ≤ f ≤ 1kHz   9.6   均方根值
最大负载 (1) VS≥4.75V 50
最大负载,Vref-25 (1) VS≥2.9V 10
最大负载,Vref-41 (1) VS≥4.5V 10
短路电流     100

(1) 在 ≥ 4.75 伏的正常电源电压下,该器件可满足高达 50 mA 的规格。在较低的电压下,满足规格的输出电流受到 LJ1461 数据表中的压降电压规格的限制。

有关更多规格,请参阅凌力尔特LT1416数据表。LJTick-VRef-25 和 LJTick-VRef-41 都使用“C”变体。VRef-25 使用 2.5V 变体,而 VRef-41 使用 4.096V 变体。
