虚拟示波器(单端)与虚拟示波器(差分)有什么不同, 如何选择

虚拟示波器(单端)与虚拟示波器(差分)有什么不同, 如何选择

客户选择虚拟示波器进行测量时往往不知什么时候用单端,什么时候用差分,下面就简单介绍一下HS5 HS6虚拟示波器单端与差分的区别。 要搞清单端虚拟示波器与差分虚拟示波器的区别,首先要搞清什么是单端信号,什么是差分信号.

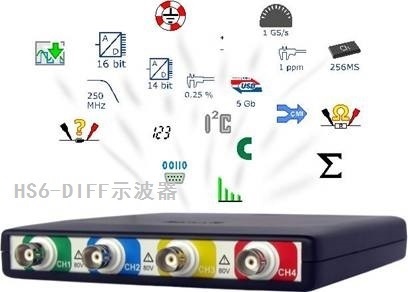

HS5 HS6 单端  HS5HS6差分示波器 图解

单端信号:

单端信号指的是用一个线传输的信号,一根线没参考点怎么会有信号呢?参考点就是地啊。也就是说,单端信号是在一跟导线上传输的与地之间的电平差。那么当你把信号从A点传递到B点的时候,有一个前提就是A点和B点的地电势应该差不多是一样的。

差分信号:

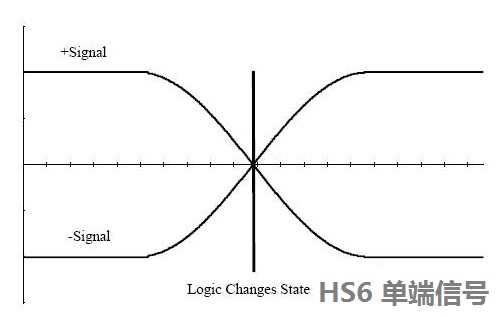

差分传输是一种信号传输的技术,区别于传统的一根信号线一根地线的做法,差分传输在这两根线上都传输信号,这两个信号的振幅相等,相位相差180度,极性相反。在这两根线上传输的信号就是差分信号。

知道什么是差分信号,什么是单端信号,就能比较二种示波器的优略。

单端示波器的优点是,省钱、方便。

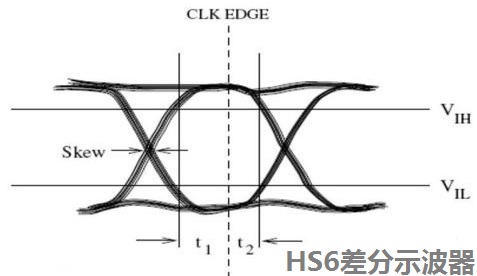

大部分的低频电平信号都是使用单端信号进行传输的。一个信号一根线,最后,把两边的地用一根线一连,完事。缺点在不同应用领域暴露的不一样,归结起来,最主要的一个方面就是,抗干扰能力差。如下图

差分示波器的第一个好处是,因为你在控制基准电压,所以能够很容易地识别小信号。在一个地做基准,单端信号方案的系统里,测量信号的精确值依赖系统内的一致性。信号源和信号接收器距离越远,他们局部地的电压值之间有差异的可能性就越大。从差分信号恢复的信号值在很大程度上与的精确值无关,而在某一范围内。


差分示波器的第二个主要好处是,它对外部电磁干扰(EMI)是高度免疫的。一个干扰源几乎相同程度地影响差分信号对的每一端。既然电压差异决定信号值,这样将忽视在两个导体上出现的任何同样干扰。除了对干扰不大灵敏外,差分信号比单端信号生成的EMI还要少。

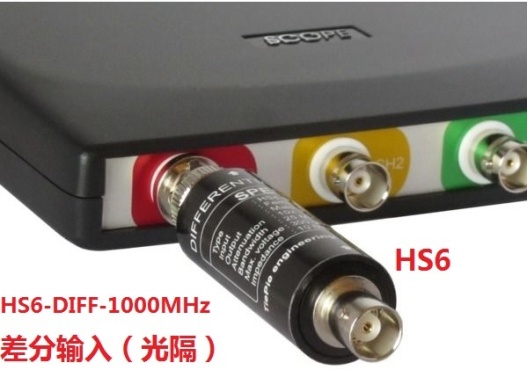

差分示波器提供的第三个好处是,在一个单电源系统,能够从容精确地处理双极信号。为了处理单端,单电源系统的双极信号,我们必须在地和电源干线之间某任意电压处(通常是中点)建立一个虚地。用高于虚地的电压来表示正极信号,低于虚地的电压来表示负极信号。接下来,必须把虚地正确地分布到整个系统里。而对于差分信号,不需要这样一个虚地,这就使我们处理和传播双极信号有一个高真度,而无须依赖虚地的稳定性。HS6差分示波器链接图


所以说在在现场环境比较好的情况下,使用单端示波器足矣,经济耐用,如果在一个环境比较嘈杂的环境中建议使用差分示波器,抗干扰能力强一些。
