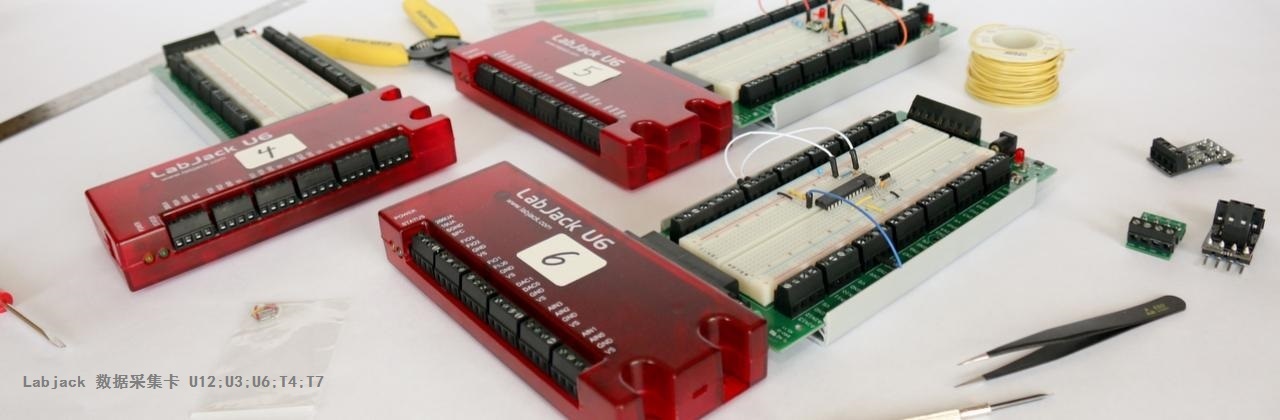

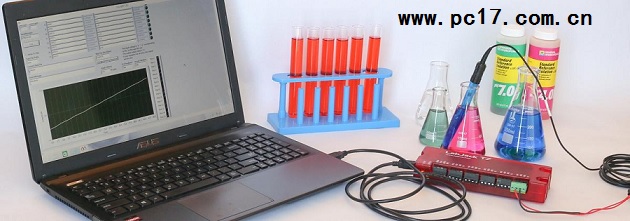

数据采集卡 labjack U6,T7连接不同的传感器实现多种测量

数据采集卡 labjack U6T7连接不同的传感器如何实现多种测量

客户往往用数据采集卡实现不同的测量目的,Labjack数据采集卡桥接不同的传感器能实现很多的测量,


目前典型应用如下:labjack 采集卡应用链接图表:

连接传感器类型:

  • 一般的电压或4-20mA信号采集
  • 加速度和振动测量
  • 重量、压力、应变测量
  • 麦克风及声音,音频测量
  • 距离和深度测量
  • 直接对热电偶进行采集
  • 直接对热电阻或热敏电阻进行采集

加速度和振动传感器:

一种常见的加速度计是ICPIEPE型。它提供了一个像样的高电平电压信号,但问题是,他们需要一个特殊的恒流励磁源,通常提供2毫安到10毫安在18-30V。我们不提供这样的激励源,所以将必须与传感器一起的来源。

至于来自这些传感器的信号,通常它可以直接测量,但有时你需要AC -耦合摆脱直流偏移,然后可能需要LJTick-InBuff模块。建议在使用ICPIEPE传感器时,还需要相应的信号调节器。寻找一个信号调节器,提供特殊的电流源激励,如果需要还可以调节输出信号

重力、压力、应变传感器:

惠斯通电桥是用来测量电阻微小差异的电路。这种桥式电路通常用于各种类型的传感器,如测压元件、压力传感器和应变计。有时这些传感器是原始的,有时它们增加了信号调理使它们更容易使用。

测压元件-大多数测压元件是没有信号调理的原始桥接电路。如果输出被指定为类似于2mv /V的输出,那么它就是一个原始桥接。如果输出被指定为高电平,如0-5伏,+/-10伏,或4-20毫安,那么测压元件有信号调节,这个应用程序不适用。

压力传感器-一些压力传感器是原始的桥电路,而许多有信号调理。参见压力传感器应用程序说明。

应变仪-应变仪只是一个电阻元件,其电阻随应变而变化。电阻的变化很小,所以通常使用桥接电路。如果你只打算在测量中有12个应变片,你必须增加32个电阻或假应变片(无效),以形成一个完整的桥(四分之一桥和半桥)

麦与传统的模拟输出传感器相比,大多数麦克风都面临着独特的挑战。典型的麦克风的输出电压很低,频率很高,因此很难测量。

柱状体微型驻极体麦克风价格便宜,使用简单的介电材料来探测声音,但需要放大输出信号。如图1所示,麦克风需要一个连接到电压源的偏置电阻,还需要一个串联电容来消除直流偏移。小信号的结果需要经过放大,然后进入模拟输入U3/U6/UE9/T4/T7。克风及声音,音频传感器

距离和深度传感器

流体静力传感器最适合在液体或某些粉末的几英寸深度范围内测量。

超声波传感器擅长在几英尺范围内进行测量,并能在一定程度上畅通无阻地到达目标。在选择超声波传感器时,考虑波束宽度和通信协议是很重要的,因为制造商提供了多种波束宽度和协议。

其他用于测量距离/位移的传感器包括红外线(Sharp)、牵引线、LVDT、电容式、感应式、涡流式和激光式。

热电偶、热电阻、热敏电阻传感器

如果你的测量范围是-50+150°C,考虑使用硅型温度传感器。它们通常是最便宜的解决方案、最简单的解决方案和最精确的解决方案。超过这个范围,热电偶通常是最好的选择。热敏电阻和RTDs看起来非常精确当你看原始规格时,但那只是电阻对温度的准确性。很难用足够的精度来测量电阻,以达到传感器元件本身规定的精度。数字传感器有类似于模拟硅型传感器的范围限制,是一个伟大的解决方案取决于LabJack和软件计划。T4T7在硬件上对SBUS传感器(EI-1050SHT1xSHT7x)有高水平的支持,因此在任何软件中都可以方便地读取温湿度。较老的设备(U12U3U6UE9)通过软件提供高级支持,因此需要一个软件应用程序来调用UDU12库。其他说SPII2C、异步或单线的传感器也是一个选项,但是需要一个软件应用程序来对LJMUDU12库进行特定的调用。

如果你在-50+150摄氏度范围内测量,考虑使用硅型温度传感器,而不是热电偶。参见“温度传感器”应用说明。

理解分辨率和准确性之间的区别。

T7-Pro是热电偶的最佳配置。U6系列具有与T7相同的模拟输入质量,但不具备在硬件上进行数学运算的能力(我们提供了一个UD驱动函数来处理软件中的数学运算)T7-ProU6-Pro上的24位转换器提供了更高的分辨率(在较低的速度下),但可能更重要的是,它提供了小热电偶信号,还提供了出色的噪声抑制。U3/T4LJTick-InAmps是最便宜的方式获得体面的读数热电偶:

U3/T4: U3是唯一的usb设备,当与LJTick-InAmps结合使用时,为4个或更少的热电偶提供最低成本解决方案。T4是类似的,但有USB和以太网。参见U3/T4热电偶教程。

U6: U6(U6- pro)是唯一的usb设备,比U3有更好的模拟输入。热电偶可以直接连接,具有比U3-LJTIA组合更好的性能。参见U6热电偶教程。

T7: T7(T7- pro)具有与U6(U6- pro)相同的模拟输入系统,但提供以太网和USB连接(以及T7- pro上的WiFi)。此外,在T7设备上的英孚系统可以用来执行所有的热电偶数学在硬件,所以你可以得到温度的直接读数。参见T7热电偶教程。U6-Pro/T7-Pro:与上面的U6/T7信息相同,但-Pro版本的24sigma-delta具有更好的分辨率和噪声抑制能力。特别是,在较低的采样率下,sigma-delta会产生5060赫兹的排斥,这是热电偶信号的一个常见问题。

UE9U12:新的应用程序应该首先考虑U3U6T7系列设备。UE9- pro在热电偶方面表现良好,而UE9的分辨率大约只有1摄氏度,U12只能分辨10摄氏度以内的原始热电偶电压,因此通常需要一个放大器,比如EI-1040

硅传感器类型:-50+150摄氏度范围内,硅温度传感器通常比其他类型的温度传感器更便宜,更容易使用,更准确。由于不需要或只需要极少的额外组件,它们提供了高水平的线性电压输出,可以直接连接到LabJack的模拟输入。EI-1034是一种硅基温度探头,由电子创新公司制造,由LabJack销售。它使用来自国家半导体公司的LM34CAZ传感器元件。LM34提供了一个易于使用的10 mV/degFEI-1022是一种硅基温度探头,由电子创新公司制造,由LabJack销售。它使用来自国家半导体公司的LM335A传感器元件。LM335A提供了一个易于使用的10mv /degK,但也需要一个电阻。
