高速数据采集卡- 国外主流厂商产品的深度分析

北京迪阳世纪科技有限责任公司作为以下公司的产品代理商,为客户提供一条龙服务


荷兰泰普系列USB3.0/2.0高速数据采集卡  高速数字化仪

8~16位可变分辨率, 4通道同步/5~1000MS/s高速USB3.0数据采集卡



HS6系列 USB3.0接口的高速采集卡,4通道同步采集,AD支持8~16(可变分辨率)/1024MS/s8

/1024MS/s12b/500MS/s14/200MS/s ,166.25MS/s



-3db模拟输入带宽250MHz(出厂默认);直流输入/交流输入耦合方式(出厂设定);板载缓存容量支持256M

样点;采集数据能海量存储硬盘FIFO 高达200MS/s板卡采用USB3.0高速接口兼容USB2.0 ,支持250MBytes/S

实时带宽,通过高速FiFO可实现高速写盘。HS6高速采集卡可广泛应用于软件无线电,雷达信号采集,超声波

信号采集等场合。



用工匠精神打磨的一款伟大产品, 几乎能解决所有高速采集问题.及连续存盘.

 HS6系列高速采集卡除了有高速采集功能还具有下列功能。

高精度示波器测量,频谱分析功能,数字多用表功能,有安全保互的测量功能,CDS技术使HS系列示波器波形输出有超高的稳定性和精度,CMI接口能实现多台示波器连在一起同步测量。数字信号采集功能,具有触发示波器的功能,连续流盘测量功能,能进行差分测量,有可靠的连接测试功能,进行电阻测量和方法,测量直流电压找出测量直流电压中出现的问题,测量和分析RS232信号,测量和分析I2C信号,用温度适配器可测量温度,外接电流钳可进行电流测量,确定李沙育XY图的面积,加速度的测量,J1939通讯协议的测量。

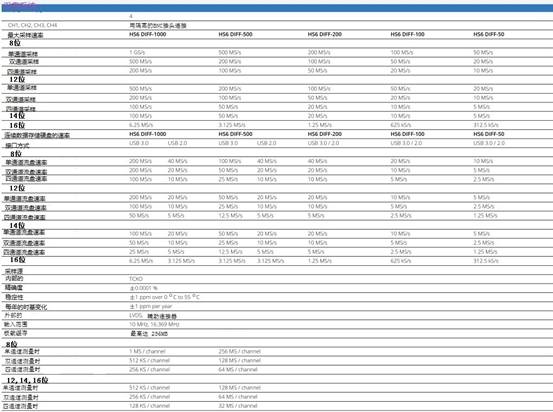

具体参数:

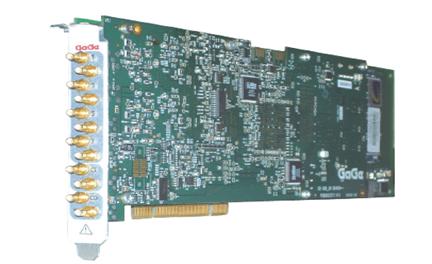

Gage公司,是美国动态信号系统公司旗下的子公司,成立于1987,是一个基于个人计算机平台,以客户为导向的全球行销的仪器厂商。Gage公司专注于嵌入式数据采集和自动化测试领域的细分市场,设计和开发测量硬件和软件。产品包括PCIe,PCI和USB总线接口设备,模块化仪器,一体化测量系统,高速数据流盘系统, 基于PC的示波器软件和支持二次开发的开发工具包(SDK),Labview驱动、Matlab 驱动, FPGA 定制,数据流盘系统。

产品在全世界不同行业使用,在通信,计算机,半导体,航空航天,研究实验室和教育。主要应用领域是制造测试,先进的研究,超声波,高压放电,激光和嵌入式数据采集。,美国动态信号系统公司位于美国伊利诺斯洛克波特,于2000年被Tektronix公司收购,美国动态信号系统公司有着近50年的辉煌和一流的技术。能更好地搭建系统和模块,为适应不同客户的设计要求,他们有PCIe,PCI总线,USB,CPCI、PXI,VXI,总线测试板卡,甚至CAMAC平台。

Gage CompuScope系列数字化仪和compugen系列任意波形发生器的产品是Gage公司二大系列测控产品,代表当今世界最顶尖的技术,其特点就是:高速率,高数据吞吐量,高分辨率,低噪音,高存储板载内存。这一点是其它公司所不具备的。其性价比相对比较有优势。


系列产品:  采样速率从1MHz~~4GHz/s ,分辨率:8位~~16位,板载内存128M~~32GB,

通道数:1~~16通道,并能及联到128通道。支持二次开发.

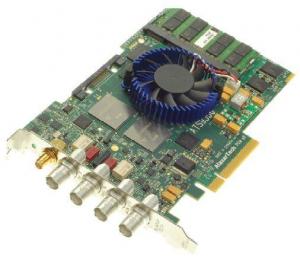

加拿大alzarTech公司是从gage公司分离出来的公司,   Muneeb Khalid是Gage Applied SciencesInc.公司的最初创始人之一,与Gage高层产生矛盾独立出来成立Alzartech公司, 其产品与Gage公司产品类似,总部位于加拿大魁北克省蒙特利尔郊区,AlazarTech为那些从事于OEM产品构建、测试系统制造以及研发的客户提供高性能、低成本、基于个人计算机的仪表仪器和软件。

AlazarTech公司的PCI和PCIe数据采集卡,与其它制造商产品相比,速度并不是唯一的优势。致力于为PCI和PCIe数据采集卡提供可用性功能,使这些产品能够非常容易地用于OEM实际应用中,如超声波检测、医学成像和雷达信号分析等。AlazarTech产品与业内其它产品的关键区别在于AlazarTech的双端口存储器技术,该技术允许OEM客户建立能够实时捕获、分析和存储数据的系统。


客户不仅可以将AlazarTech产品用于研发,还可以将其有效地应用于现场。

竞争性产品使用单端口存储器,这迫使用户为了读取数据而停止采集,因而这些单端口产品的可用性仅限于研发和算法开发。有支持二次开发的开发工具包(SDK),Labview驱动、Matlab 驱动, FPGA 定制,数据流盘软件。不足的是其软件产品是收费的.

安捷伦公司高速采集卡。

如安捷伦公司于2010年收购了瑞士Acqiris公司并把其DP系列高速采集卡,重新命明为Uxxx系列高速采集卡,其产特点具有欧洲产品的高质量,精美的做工,但板载内存稍显不足,最大板载内存512MB,如果您计划设计高速数据转换器并将其作为OEM元器件嵌入到自己的产品中,安捷伦可为您提供最新的ADC技术和知识,以支持您进行项目开发。


Agilent OEM元器件高速数字转换器提供以下技术指标和功能:

·                    在单通道或多通道上提供100 MS/s至8 GS/s的采样率

·                    8、10、12或14位垂直分辨率

·                    高达3GHz的带宽

·                    灵活的采集存储器

·                    快速的数据吞吐量

·                    使用FPGA进行板上实时信号处理

·                    包括模拟数字(ADC)和数字模拟转换器(DAC)功能

·                    根据需要提供固化软件开发套件

采集逻辑公司,现在叫OKOS公司PCIe高速数据采集卡

OKOS公司高速采集卡的最大特点带有多达四路编码器 (多路复用),特别适用于超声显微镜扫描系统


其典型产品有:

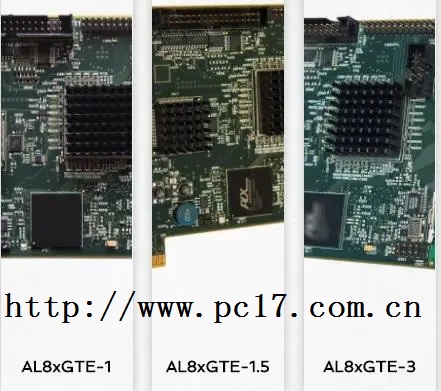

AL8xGT-1   8位 1或2通道 最高1GS/s数据采集卡512KB标准内存最大4GB内存

AL8xgte-3  8Bit 1或2通道 最高3GS/s采样 板载内存4GMB,任选256MB存储器

AL8500 8Bit 1个通道 最高500MS/s采样 板载内存64MB,任选256MB存储器

AL8200 8Bit 1个通道 最高200MS/s采样 板载内存64MB,任选256MB存储器



美国超级VIEW公司成立于1987,生产高性能的OEM和胶辊8,12的范围很广,14和16位PCI或PCIe数据采集板,PCI或PCIe总线的现场插入扩展板和分析工具。这些产品的应用在国防,通讯,医疗科学,品种繁多,教育和OEM的制造和测试。

ULTRAVIEW超高速PCI-E数据采集卡,具有超深度

板载內存(8GB),和可配置的Xilinx Virtex FPGA

1.AD12系列12 Bit,500MS/s PCI Express超高速采集卡


AD12系列具有两个500MS/s 12Bit ADCs,板载4GB或8GB DDR2 DRAM,能够直接以每秒1.4GB/s传输数据到计算机内存,采样速率由板上的振荡器或外部时钟输入控制,频率范围从10MHz ~500MHz,双通道同步进行采样,逻辑控制由Xilinx XC5VLX控制

特性:

●A/D转换12 Bit

● 信噪比63dB

● 模拟输入范围-350mV~ + 350mV (不要超过800mV )

● 模拟输入阻抗50ohms// 2pF

● 模拟输入带宽3MHz ~2.3GH (3dB BW )

● 采样速率20MHz ~500MHz

● 任选的外触发输入信号AC藕合

软件包括示波软件,图形显示,存储回放。二次开发(VC,VB)



相关产品型号:

产品名称

最大采样速率

最小采样速率

分辨率

内存

A/D通道

AD8-3000

3 GS/s

500 MS/s

8 bits

4 or 8 GB

1, 2

AD12-500,

500 MS/s

20 MS/s

12 bits

4 or 8 GB

1, 2

AD14-400,

400 MS/s

20 MS/s

14 bits

4 or 8 GB

1, 2

AD16-160,

160 MS/s

10 MS/s

16 bits

4 or 8 GB

1, 2



 美国NI公司高速采集卡

NI提供数百种DAQ设备,适用于任何传感器和任何总线。模块化硬件和可编程软件解决方案具有极高的灵活性和可扩展性,能够满足用户应用的当前需求和未来需求。无论是何种应用,NI都可提供最适合的工具帮助用户顺利完成工作。

NI LabVIEW或其他编程语言进行编程,满足您应用的特殊需求,无需受限于制造商定义的软件所提供的功能。

借助LabVIEW系统设计软件提供的直观图形化方法,更快速设计测量系统。LabVIEW将NI DAQ硬件与各种信号处理和数据可视化库进行本地集成。

NI公司的产品质量过硬,产品系列型号比较全,但高速采集卡的品种比较少,价格非常之高,比其它公司的高速采集卡要高出三分之一。NI采集卡的优势是借助于本公司的Labview图形化编程语言,有大量的应用例程,有助于客户实现特殊功能的应用。

德国光谱仪器公司高速采集卡

德国光谱仪器公司成立于1989年,位于德国Gro?hansdorf市,德国光谱仪器公司致立于在制造的高速和高分辨率采集卡,有PCI,PC仪器PCI-X,PCI,PXI和CompactPCI总线(CPCI)。有多年的设计开发经验。

光谱仪器公司专注于的高速A/D,D/A和数字I / O范围内的采样率100 kS / s之间,1 MS / s,10 MS / s,50 MS / s,100 MS / s,200 MS / s,500 MS / s和1 GS / s的。快速放大器和高质量的转换器允许采集和高频信号的重放。由于有大容量的板载内存,能够长时间的纪录高精度的快速采样信号。


其典型特点是:采样在100MHz以下的产品比较全,型号比较多,秉承了德国的高品质,精细化的工艺,就是同一档次的产品价格相对其它公司产品比较贵。

瑞士sp devices高速采集卡:

SP设备公司是为通信行业提供高性能采集卡的专业制造商,公司为通信领域的高性能模数转换,无线基站,雷达,信号情报和测试与测量提供服务。

SP数字设备公司系列采集卡,使用USB 2总线接口,或PCI Express和PXI Express高速数据传输接口。驱动程序可用于Windows 7,XP或Vista与C / C + +的API支持,MATLAB和LabVIEW。

ADQ V6系列数字化仪

ADQ V6系列采集卡是SP设备公司推出的一系列高性能数字化仪。基于ADQDSP数字信号处理板与多个模拟前端板组合,ADQV6系列采集卡涵盖了许高性能领域的应用。

该ADQ DSP板配备了一个Xilinx Virtex 6 FPGA(lx240t,sx315t)和1千兆字节的内存。通过通信PXIe \ / cpcie X8的先进测量系统。它还可以提供灵活的单独操作在该领域有笔记本电脑的USB接口。为了使市场上的数字转换器的最高性能的DSP板,ADQ配备17位1GB \/s的数据总线


其典型产品如下:

型号:

分辨率

采样速率

模拟带宽

通道数

板载内存

接口

SDR14

14位输入
14位输出

800 MSPS入

1600 MHz出

500 MHz

2入

2出

2 x500 M

cPCIe/PXIe,PCIe,

ADQ108

8位

7 GSPS

2 GHz

1

1024 MS

USB,cPCIe/PXIe,
PCIe

ADQ412

12位

1.8/3.6 GSPS

2/1.3 GHz

4/2

700 MS

USB,cPCIe/PXIe,
PCIe

ADQ1600

14位

1.6 GSPS

800 MHz

1

500 MS

USB,cPCIe/PXIe,
PCIe,

ADQ DSP

-

-

-

-

1 GByte

USB,cPCIe/PXIe,
PCIe



北京迪阳世纪科技有限责任公司作为以上公司的产品代理商,为客户提供一条龙服务www.pc17.com.cn
