Bus Doctor SD/SDIO/MMC/CE-ATA 协议分析仪

功能特性

    北京迪阳世纪科技有限责任公司有相关的SD/SDIO/MMC/CE-ATA协议分析仪 产品

Bus Doctor SD/SDIO/MMC/CE-ATA协议分析仪(Protocol Analyzer),是属于JDSU Bus Doctor?系列的产品之一。当Bus Doctor?RX Analyzer连上SD/SDIO/MMC/CE-ATA量测介面(Pod),顿成为优秀的协议分析仪( Protocol Analyzer),让储存媒体装置及IC设计的研发人员,运用Analyzer的技术采集、解译功能,方便分析总线上的States、command tokens、response tokens以及测量总线排上的流量效能表现。其直观式、简单易用的GUI操作介面,尤其适合SD/SDIO Host端、Device端、驱动程序撰写(Driver)、以及消费性电子产品的研发工作,加上业界最新标准的支援,使得Bus Doctor SD/SDIO/MMC/CE-ATA协议分析仪(Protocol Analyzer)成为一个工程师心目中完美的分析工具。

SD/SDIO/MMC/CE-ATA测量介面(Pod)功能特性:

  • 支援协议种类包括MMC / SD / SDIO / CE-ATA
  • 支援SD版本v1.0 /v2.0 (SDHC)
  • 支援MMC版本v4.1/v4.2,频宽包括:x1, x4,x8
  • 提供六合一的画面显示功能,包括Tree listing, Command listing, State listing, Waveform, Data block及Histogram
  • 支援MMC Response Token解译,版本包括V4.1及V4.2
  • 自动侦测包括Bus Width、Transfer Block Length之值,且可正确解译Bus Voltage及Command/Response。
  • 支援多种ProtocoError侦错,如Cmd/Rsp CRC error, Bad CRC status及Data CRC error。
  • 同步逻辑分析Logic Analysis,同RX-108主机可同时使用Logic Pod,方便同步Flash Memory端讯号测量。

BUS Doctor RX Analyzer功能特性:(适合所有Protocol量测介面)

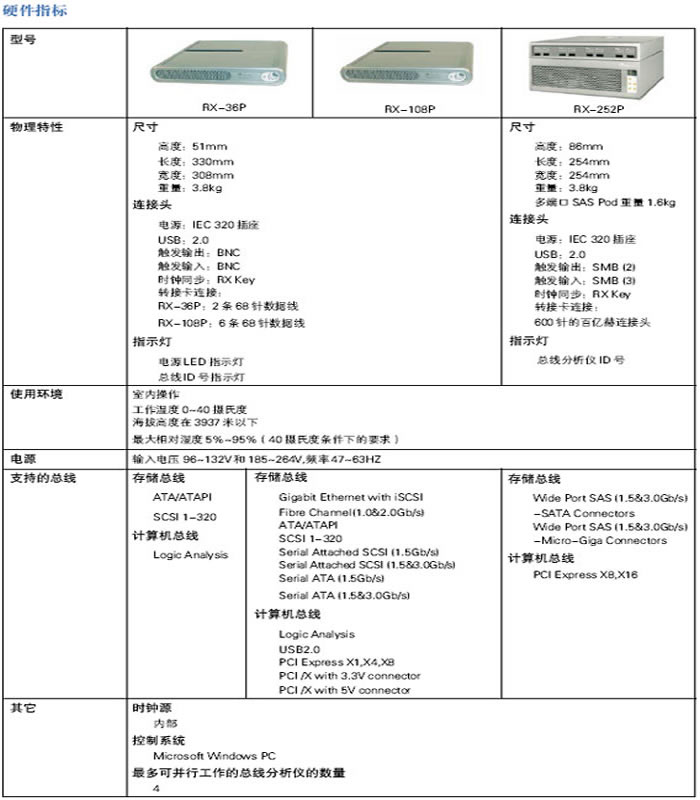

  • 记忆体容量大,288MB、1.1GB、4.6GB,最高达18.4GB(RX-252主机)
  • 高速资料传输,仪器本身使用高速USB2.0传输埠与电脑主机连接
  • 图形化操作介面,提供五合一的画面显示功能,包括Command listing、State listing、Waveform、Data Block及Histogram。
  • 独家Histogram视窗,帮助快速了解整个记录资料、封包类别相对于时间的流量变化。
  • Timing Waveform显示,最大解析度为4ns,以Waveform方式呈现Timing & Clock cycle之测试结果,方便同时软体及硬体类比讯号资料对照及侦错。
  • 连续不间断触发及记录资料(Segmented Memory),最大能将记忆体切割成256等分,做256次的连续触发与记录资料。唯有不间断连续触发及记录资料,能避免遗漏重要资料的风险。
  • 双模触发操作介面,提供完整的触发条件清单,可直接选取;或进阶的LeveSequencer触发介面,可任意组合触发条件。介面同时适合初阶及高阶的程度使用,弹性较高。
  • 进阶触发操作介面(Multi-LeveSequencer),可组合协定事件,并且利用条件式的逻辑路由,设定触发条件,最高可达12 Levels,功能等同于逻辑分析仪的State Machine触发设定方式。透过定义完整之触发条件,可快速且准确地完成触发条件之设定,缩短除错时间。
  • Timer和Counter的触发设定,搭配进阶触发操作介面,可有效帮助使用者,精确触发到当机的封包位置。
  • 即时统计(Rea-time Statistic),可针对各种event进行即时(reatime)的统计,计算Command, CRC error等各种events发生次数等。
  • 同时多重协定量测,可两台以上不同协定介面之Bus Doctor?RX Analyzer堆叠,或某些量测介面(Pod)可同时功用一台Bus Doctor?RX Analyzer,并同时两种以上不同协定的同步量测

简述

Bus Doctor? RX Analyzer以其独特的Multi-Protocol平台,提供电脑周边及消费性电子产品的开发人员,一个功能强大并简单好用的工具,并以最经济的方式,仅需更换不同的硬体介面(Pod),就可以测试不同的通讯协议(Protoco),包括储存介面总线SD、SDIO、CE-ATA、MMC、ATA / ATAPI、SCSI/U320、SATA、SAS、Compact Flash,以及电脑总线USB、PCI Express GEN1/GEN2、PCI / PCIX、PCMCIA、CardBus、IEEE 1394a (Firewire/iLink)、Logic Analysis等等。

Bus Doctor RX Analyzer是模块化的功能强大的总线协议分析仪。以其独特的Multi-Protocol平台,提供计算机外设及消费性电子产品的开发人员,一个功能强大并简单好用的工具,并以最经济的方式,仅需更换不同的硬件接口(Pod),就可以测试不同的通讯协议(Protoco),包括储存接口总线SD、SDIO、CE-ATA、MMC、ATA / ATAPI、SCSI/U320、SATA、SAS、Compact Flash,以及计算机总线USB、PCI Express GEN1/GEN2、PCI / PCIX、PCMCIA、CardBus、IEEE 1394a(Firewire/iLink)、Logic Analysis等等。

今天,系统开发工程师们必须处理复杂的总线和复杂的总线信号协议,这通常需要分离的设备,既需用到逻辑分析仪,又不能缺少协议分析仪。但是更快的速度需求和协议的不断变化更新缩短了仪器设备的使用寿命。最理想的解决办法就是能结合它们的性能,同时易于升级并支持高速和复合总线。

将智能化和易学易用的接口结合在一起,Bus Doctor简化了系统的诊断过程。Bus Doctor将逻辑分析仪和协议分析仪合二为一。方便快捷的软件菜单使开发人员可以轻松的找到问题的所在。强大的功能使协议分析更加简便,对于硬件设计工程师来说Bus Doctor所具有的逻辑分析仪的特点也可以完全满足排障要求。



通常连接相应的总线适配器模块,Bus Doctor可以对如下总线进行分析诊断:

Parallel Interface Analyzers

· ATA

· Cardbus

· Compact Flash

· Logic Analysis

· PCMCIA

· PCI andPCI-X

· SCSI



Serial Interface Analyzers

· 1394

· Fibre Channel

· Gigabit Ethernet

· iSCSI

· Infiniband

· Serial ATA (SATA)

· Serial Attached SCSI (SAS)





BUS Doctor RX Analyzer功能特性:



· 内存容量大,288MB、1.1GB、4.6GB,最高达18.4GB(RX-252主机)

· 高速数据传输,仪器本身使用高速USB2.0传输埠与计算机主机连接

· 图形化操作接口,提供五合一的画面显示功能,包括Command listing、State listing、Waveform、Data Block及Histogram。

· 独家Histogram窗口,帮助快速了解整个记录数据、封包类别相对于时间的流量变化。

· Timing Waveform显示,最大分辨率为4ns,以Waveform方式呈现Timing & Clock cycle之测试结果,方便同时软件及硬件模拟讯号数据对照及侦错。

· 连续不间断触发及记录数据(Segmented Memory),最大能将内存切割成256等分,做256次的连续触发与记录数据。唯有不间断连续触发及记录数据,能避免遗漏重要数据的风险。

· 双模触发操作接口,提供完整的触发条件列表,可直接选取;或进阶的LeveSequencer触发接口,可任意组合触发条件。接口同时适合初阶及高阶的程度使用,弹性较高。

· 进阶触发操作接口(Multi-LeveSequencer),可组合协议事件,并且利用条件式的逻辑路由,设定触发条件,最高可达12 Levels,功能等同于逻辑分析仪的State Machine触发设定方式。透过定义完整之触发条件,可快速且准确地完成触发条件之设定,缩短除错时间。

· Timer和Counter的触发设定,搭配进阶触发操作接口,可有效帮助用户,精确触发到当机的封包位置。

· 实时统计(Rea-time Statistic),可针对各种event进行实时(reatime)的统计,计算Command, CRC error等各种events发生次数等。

· 同时多重协议量测,可两台以上不同协议接口之Bus Doctor RX Analyzer堆栈,或某些量测接口(Pod)可同时功用一台Bus Doctor RX Analyzer,并同时两种以上不同协议的同步量测
