HS4、HS5、HS6虚拟示波器多通道软件测量功能

HS4HS5HS6虚拟示波器

多通道示波器软件具有许多自动测量功能,可以对虚拟示波器卡的测量信号或对测量信号的选择进行自动测量。使用示波器中的自动测量,显示被测信号的任何细节。两组光标,水平光标和垂直光标,可以用来指示和检查的信号的每一部分。自动测量包括:最小值、最大值、上下限、均方根、均值、方差、标准偏差、频率等。



测量结果显示值在软件弹出的窗口中,该窗口可以定位在计算机屏幕上的任何位置。一个方便的工具栏允许您单击或启用或禁用测量。可以将测量结果复制到剪贴板,例如在报表中使用它们。当打印图形时,光标和测量结果也包括在内。

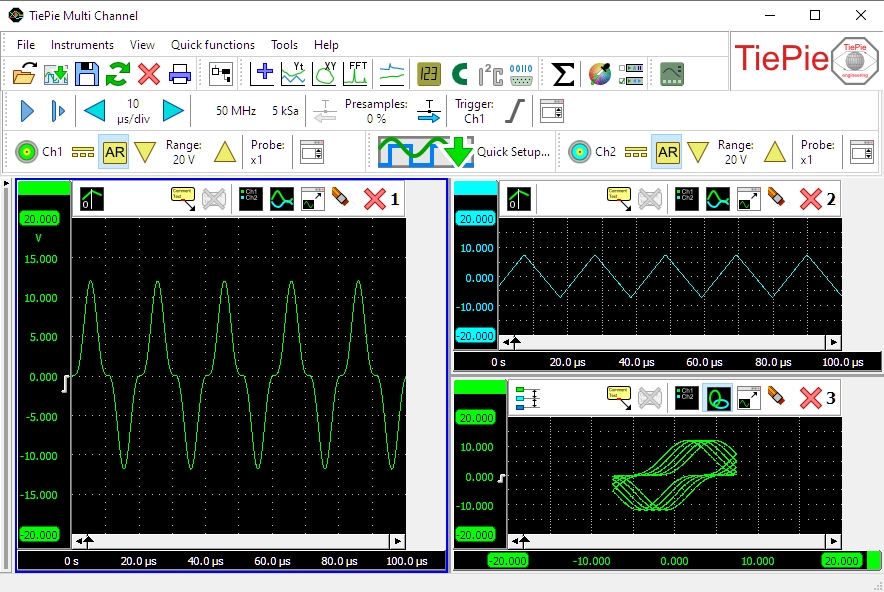

多通道示波器软件允许您按照您想要的方式创建和排列图形。可以在测量软件的主屏幕上创建新的图形,并且可以移动到主屏幕之外的单独窗口。当创建一个新的图形时,用户可以完全控制图形的位置以及大小。通过按照用户的喜好排列图表,用户可以更多地关注手头的测量,而不必一直用所需的信息定位图表。该图可以包含范围图像、频谱分析仪图像和数据记录器图像。

轴线

 要更改轴的偏移设置,只需抓取轴并将其拖动到所需的位置,参见动画1

要更改增益设置,请抓取轴的端条之一,并将其拖动到优选位置,参见动画2

 还可以用鼠标轮调整偏移和增益:当鼠标指针在轴上方,并且轮子转动时,偏移被调整。当在车轮转动期间按下CTRL键时,增益被调整。

测量

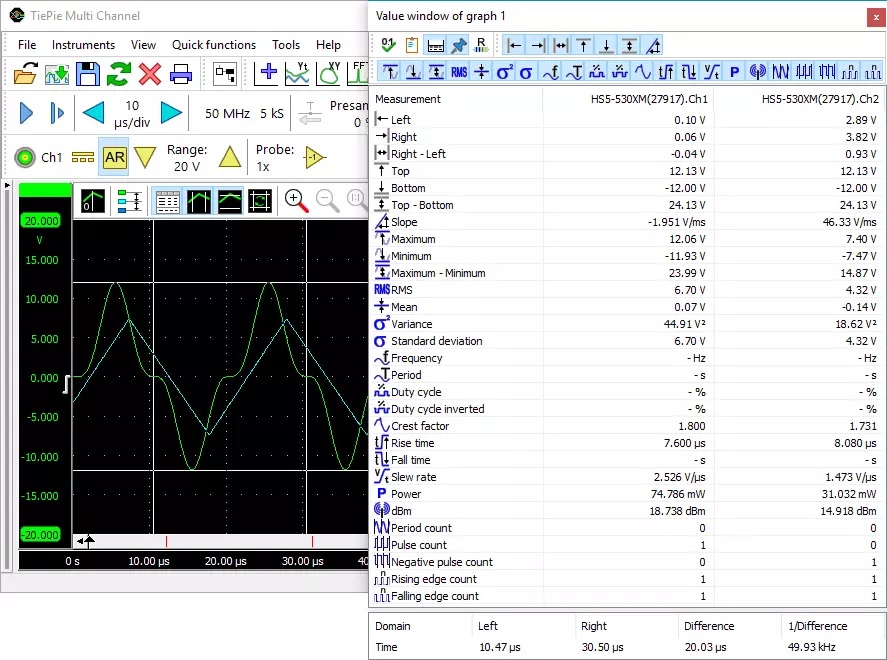

为了清楚起见,当启用游标时,并非所有的测量都默认启用。在程序设置(设置)中,可以确定在启用游标时默认显示哪些测量值。默认情况下,游标窗口将如下图所示。

 缺省游标

 左、右、右-左、顶、底、顶-底和斜率的测量要求启用垂直和/或水平光标。他们使用光标位置作为结果。

所有其他测量都是在数据范围内计算的。当启用垂直游标时,数据范围由垂直游标标记。当垂直光标关闭时,数据范围等于后样本。

除了垂直光标之间的计算值之外,垂直光标的位置以及它们之间的差别可以在光标窗口的底部看到。StudiBaseFipe按钮隐藏或显示此基础信息。

可由功率测量功率和DBM测量DBM使用的用户可配置虚拟阻抗。单击阻抗MPEFISTION按钮将允许设置其值。它的默认值是600欧姆。

通过按下CopToCIPLoBoad按钮,可以将测量值作为文本复制到剪贴板。

当用AlwaysOnTop按钮打开AlwaysOnTop时,光标窗口不能隐藏在多通道示波器软件的其他窗口之下。

启用或禁用测量可以通过单击工具栏上的相应测量按钮、单击Selectmeasurements来完成……在光标窗口的弹出菜单中,或者单击工具栏上的CursRsStuttRead按钮。如下面所示的窗口将弹出,其中可以选择所需的测量值。

光标测量选择窗口

注意:对于频率测量,至少必须有一个周期在垂直光标之间。此外,信号中必须存在至少两个上升斜率。

时基/频率基准

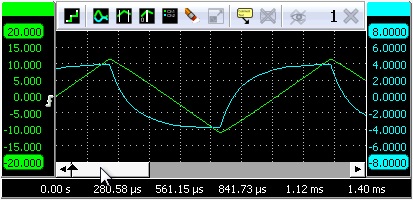

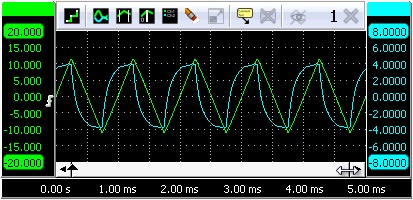

滚动条的宽度表示总的测量记录,滑块的宽度表示记录的可见部分。要更改记录视图偏移量,请抓取滑块并将其拖动到首选位置(动画3)或按下滚动条两侧的按钮。要更改记录视图增益,请将滑块的边缘之一向左或向右拖动并观察与滑块宽度相对应的信号变化(动画4)。
还可以用鼠标轮来调整偏移和增益:当鼠标指针在滚动条上方并且轮子转动时,偏移被调整。当在车轮转动期间按下CTRL键时,增益被调整。
双击滑块、单击重置缩放按钮、重置缩放或按下热键T将把时基返回到默认的未缩放状态。

HS4HS5HS6虚拟示波器及高速数据采集卡多通道软件自动测量功能
