各类同轴连接头简介

摘要:本文主要从来源、使用频率、特性阻抗、主要特点和主要应用等几个方面介绍各类同轴连接头,并附图加以说明。另外简要介绍各类连接头之间的转换方法。
关键词: 同轴连接头、频率、特性阻抗

1.概述

    在测量及应用中有多种多样的同轴连接头,每一种同轴连接头是为特定的目的和具体的应用而设计的。任何同轴连接头的频率范围都受限于同轴结构中的第一个圆形波导传播模式的激励情况。减小外导体直径将增加可使用的最高频率,用绝缘体填充空间会降低可使用的最高频率和增加系统损耗。
    所有同轴连接头的性能都受耦合接口质量的影响。如果内外导体的直径偏离设计要求的尺寸,电度的表面质量差,或者连接处的间隔过大,都会使接口的反射系数和电阻性损耗降低,使性能变坏。
    在实际测量中,需特别注意连接或断开的次数,他直接影响同轴连接头的使用寿命。有些同轴连接头是无极性的,即无阴性阳性之分,而大多数同轴连接头都是阴性的,有开槽的,在接口处会引入一个很小的感抗。这些开槽可以适应容差的变化,但降低了重复性能,在连接 1000 次之后会发生损坏。有些公司(例如 Agilent )为某些特定产品提供无槽连接头,能使感抗减小,重复性提高。
2.分类与特点介绍
BNC 连接头(见图1)

名称:BNC连接头( Bayonet Navy Connector 海军刺刀连接头)
频率:DC~4GHz
特性阻抗:50Ω、75Ω
特点:卡口连接同轴连接头;
      连接迅速,接触可靠;
      槽口在 4GHz 以上会辐射信号
应用:广泛用于无线电设备和电子仪器领域;
      广泛用于网络系统、仪器仪表及电脑互联;
      军事应用;
      2GHz 的视频和射频应用

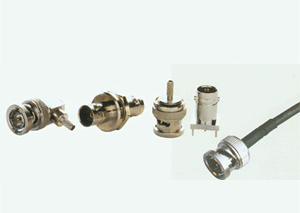

图1 BNC 型连接头

TNC 连接头(见图2)

频率:DC~11GHz
特性阻抗:50Ω
特点:螺纹连接式同轴连接头;
     工作频带宽;
     连接可靠、抗震性能良好
应用:无线电设备和仪器中连接电缆


图2 TNC 型连接头举例

   …… ……
