USB模拟量数据采集卡,Labjack数据采集器

公司名称: 北京迪阳科技公司 联系姓名: 高连东
电话传真: 010-62156134,62169728 电子邮件: sales@pc17.com.cn
联系地址: 北京西城阜外扣钟北里七号公寓1-202

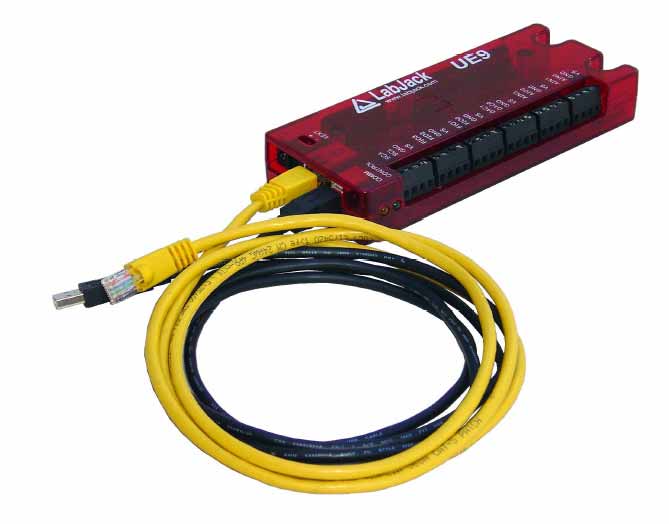

北京迪阳科技公司代理美国labjack公司所有采集控制器(U12、U3、U6、UE9、T4、T7 、T8)

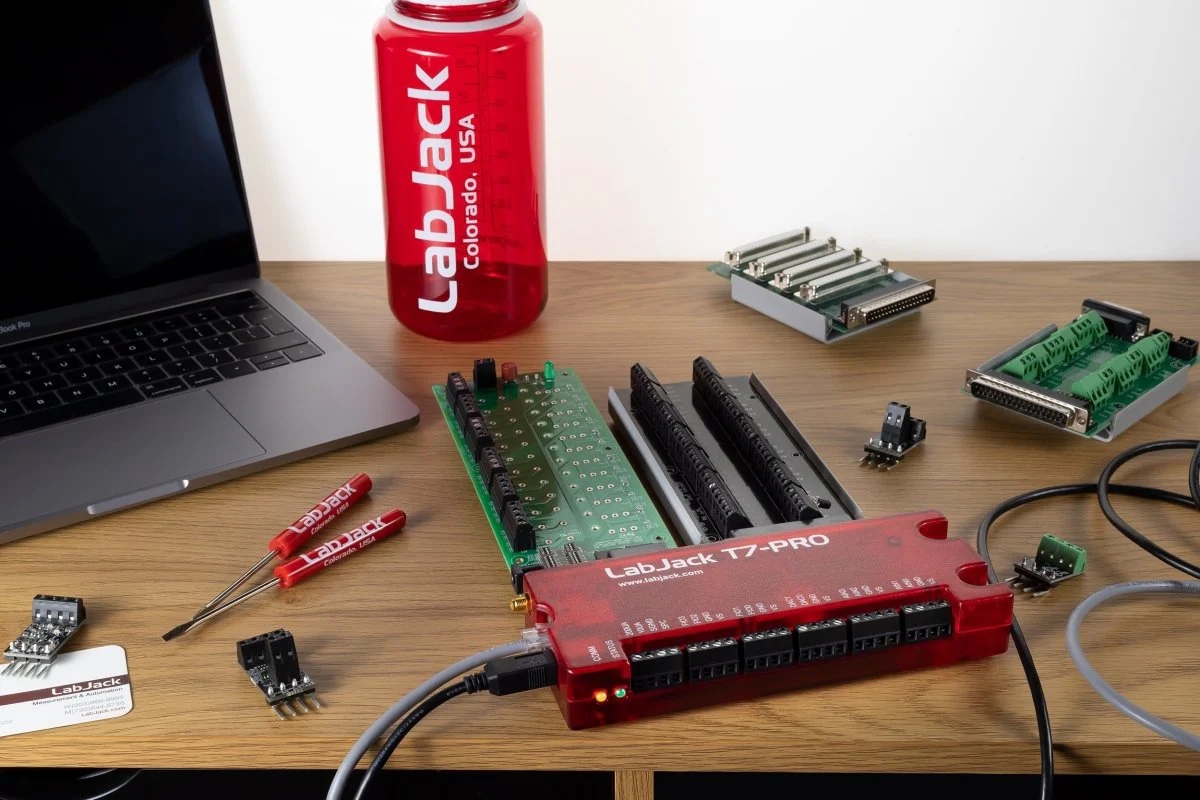

其中T7 数据采集控制器可用于测量绞车传感器信号,且一块T7可同时测三路绞车传感器信号(已在上海欧申科技有限公司石油地质勘探仪器设备及录井采集仪中得到应用并大量推广)。T7持有PWM(脉宽调制)和旋转编码信号输入,还可以用于测量多路扭矩传感器信号(已在上海上海开天传动技术有限公司得到应用),以下是T7的简单参数供您参考:



旋转编码信号输入

需要2个相邻的定时器通道(0/1,2/3,4/5)。偶数通道定时器是旋转编码信号通道A,奇数的是通道B。Timer#Value在此没有作用。T7可做4倍频计数,返回的当前计数值是一个32位的整数。奇偶计数器的当前计数值是相同的。向定时器写入的值为0相当于进行复位。复位后读取定时器的数值将会是0,直到一个新的边沿被检测到。如果复位和读取在同一个函数中,那么读取的数值是复位前的计数器数值。



定时器(Timer0-Timer5)有各种运行模式。目前支持的有PWM(脉宽调制)和旋转编码信号输入。

定时器模式

0  16-bit PWM(十六位脉宽调制)

1  8-bitPWM(八位脉宽调制)

2 周期输入(32位,上升沿)

3 周期输入(32位,下降沿)

4  占空比周期输入(DutyCycle Input)

5  硬件程序计数器输入(FirmwareCounter Input)6 保留

7 频率输出

8 旋转编码信号输入(QuadratureInput)9定时器停止输入(只用于奇数定时器)

10系统定时器低位读取(没有FIO)

11系统定时器高位读取(没有FIO)

12周期输入(16位,上升沿)

13周期输入(16位,下降沿)

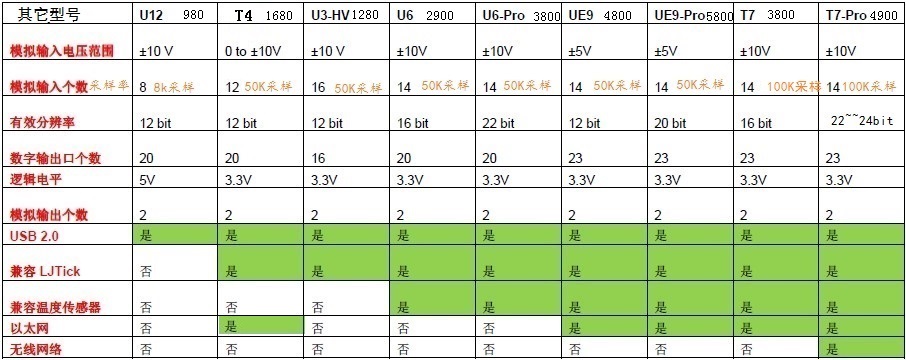

 详细指标请看相关内容 北京迪阳世纪官网:www.pc17.com.cn
