基于PC的频率特性分析仪CS328-FRA应用，你了解吗？
标题：基于PC的频率特性分析仪CS328-FRA应用，你了解吗？
在科技日新月异的今天，频率特性分析仪已经广泛应用于电子1工程领域，它是一种用于测量和分析信号频率特性的设备。而现在，我们将探讨一种新的应用——基于PC的频率特性分析仪。那么，这种新型的频率特性分析仪究竟能做什么呢？接下来就让我们一起探索吧！
二、基于PC的频率特性分析仪是什么？
首先，我们需要明确一点，基于PC的频率特性分析仪并不是一个单纯的硬件设备，它是由硬件设备和软件平台两部分组成的。其硬件部分主要包括信号源、频谱分析器等，而软件部分则是运行在计算机上的分析软件。这两部分共同工作，使频率特性分析仪能够实时、精确地测量和分析信号的频率特性。
三、基于PC的频率特性分析仪的应用
1.电子设计自动化(EDA)
在电子设计自动化的过程中，频率特性分析是一个重要的环节。通过使用基于PC的频率特性分析仪，工程师可以快速准确地获取到设计的频率响应，从而优化设计方案，提高设计的性能。
2.射频测试
在无线通信、雷达等领域，频率特性的测试是非常关键的。传统的频率特性测试设备体积大、价格高，而基于PC的频率特性分析仪则大大简化了测试过程，降低了测试成本。
3.教育与研究
在教育和研究领域，基于PC的频率特性分析仪也是一个有力的工具。学生和研究人员可以通过它来学习信号处理的基本原理和技术，同时也可以进行一些有趣的实验研究。
四、总结
总的来说，基于PC的频率特性分析仪是一个强大的工具，它的出现极大地推动了电子工程领域的发展。然而，这只是它的冰山一角。随着技术的进步，我们有理由相信，基于PC的频率特性分析仪在未来会有更多的精彩应用等待我们去发现！
频率响应分析仪Frequency Response Analyzer可以测量两端口网络的频率响应。如电源，滤波器，音频功率放大器，变压器，伺服放大器等系统。您可以用它来测量组件或网络的阻抗，相位，电容，电感，Resr，质量因子/损耗因子等。对于电源系统，FRA可以测试电源控制环路的增益/相位（伯德图），测量电源正常工作时的输入/输出阻抗，以及电源的PSRR特性曲线等。频率响应分析仪产品作为一种专业的测试仪器，市场上的价格普遍在10万及以上，很多做电源环路测试的工程师都是望而却步。

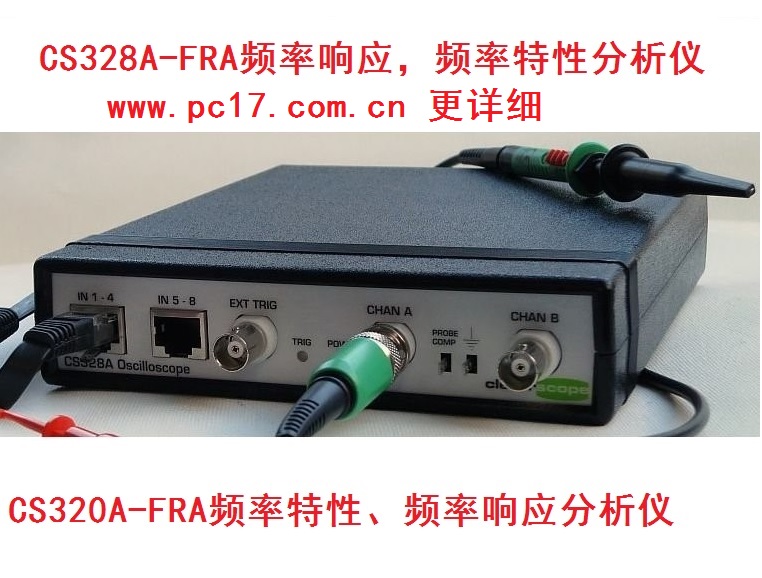

CS328A-FRA是一款高性价比的频率响应分析仪，由新西兰CleverScope公司研发生产，CleverScope公司以其虚拟示波器而著名于世。 CS320A-FRA信号产生部分：内置CS701信号发生器（1mHz-65MHz，正弦波信号，输出幅度0-7Vpp），输出部分具有隔离输出（300V CAT III),不需要外部隔离变压器就就可以进行频率响应分析。CS320A-FRA接收部分：就是一款USB数字示波器，10位(可以升级到14位）ADC，100MSa/s采样速率，2个模拟通道，4M存储深度。每个通道都具备DFT窄带滤波器功能，实现高达100dB的动态范围。增益精度0.05dB,相位精度0.1°。分析软件可以做伯德图，阻抗图，PSRR曲线图显示，数据可以存储成文本
文件格式。
CS328A-FRA还是一台数据记录仪，可以以最高3Mbps的采样速率无间隙地长时间记录双通道数据（可以高达数天时间，支持硬盘最高到500G）。
CS328A-FRA的价格非常有竞争力，它是进口产品中价格最低的产品，
主要技术规格：
信号源: （CS701, DDS合成，14位DAC，4096点，任意波形发生器）
l 频率范围：正弦波 0-65MHz
l 交流振幅：0 - 7Vp-p, 1mV步长
l 直流偏置：0 - ±3.5V
l 输出精度：相位噪声 -150dBc/Hz@1KHz频偏， SFDR -87dBc@10MHz信号输出
l 输出阻抗：50Ω
l 调制方式：相位，频率（点频，线性扫频，对数扫频），幅度
l 输出隔离：300Vrms, CAT III
分析仪：（2通道，100MHz数字示波器，10位ADC，100MSa/s采样率，4M存储深度）
l 频率测量范围：0-100MHz
l 通道数：2通道
l 输入阻抗：1MΩ
l 最大输入电压： 300Vrms
l ADC位数：10位 （可以选配12位，14位）
l 采样率：1.5KSa/s-100MSa/s）
l 数字窄带滤波器：0.3Hz-20MHz （6个可选）
l 增益精度：±0.05dB(<10MHz), ±0.2dB(<50MHz) 典型值（探头校准后）
l 相位精度：±0.1°(<10MHz), ±0.5°(<50MHz) 典型值（探头校准后）
l 动态范围：>100dB
分析软件：（CS300图形分析软件包）

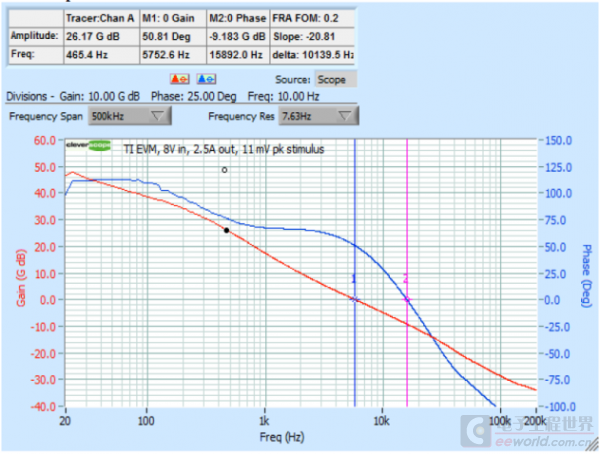

l 可以实时显示伯德图（增益，相位），阻抗图（Z, L，C，ESR），PSRR特性曲线等
l 可以存储图片文件及数据文件
其他参数：
l PC接口：USB2.0 (可以选配以太网接口）
l 供电电源：6-20V 直流电源， 6W功率，电源适配器100-240VAC， 50-60Hz
l 温度：工作温度 0-40度， 储藏温度 -20-+60度
l 湿度：<90% (0-40度），<60% （>40度）
l 海拔高度：工作（3000米），不工作（15000米）
l 尺寸大小：高35mm, 宽153mm, 深193mm (含BNC接头）
l 重量：约1.6Kg
在科技日新月异的今天，频率特性分析仪已经广泛应用于电子1工程领域，它是一种用于测量和分析信号频率特性的设备。而现在，我们将探讨一种新的应用——基于PC的频率特性分析仪。那么，这种新型的频率特性分析仪究竟能做什么呢？接下来就让我们一起探索吧！
二、基于PC的频率特性分析仪是什么？
首先，我们需要明确一点，基于PC的频率特性分析仪并不是一个单纯的硬件设备，它是由硬件设备和软件平台两部分组成的。其硬件部分主要包括信号源、频谱分析器等，而软件部分则是运行在计算机上的分析软件。这两部分共同工作，使频率特性分析仪能够实时、精确地测量和分析信号的频率特性。
三、基于PC的频率特性分析仪的应用
1.电子设计自动化(EDA)
在电子设计自动化的过程中，频率特性分析是一个重要的环节。通过使用基于PC的频率特性分析仪，工程师可以快速准确地获取到设计的频率响应，从而优化设计方案，提高设计的性能。
2.射频测试
在无线通信、雷达等领域，频率特性的测试是非常关键的。传统的频率特性测试设备体积大、价格高，而基于PC的频率特性分析仪则大大简化了测试过程，降低了测试成本。
3.教育与研究
在教育和研究领域，基于PC的频率特性分析仪也是一个有力的工具。学生和研究人员可以通过它来学习信号处理的基本原理和技术，同时也可以进行一些有趣的实验研究。
四、总结
总的来说，基于PC的频率特性分析仪是一个强大的工具，它的出现极大地推动了电子工程领域的发展。然而，这只是它的冰山一角。随着技术的进步，我们有理由相信，基于PC的频率特性分析仪在未来会有更多的精彩应用等待我们去发现！
频率响应分析仪Frequency Response Analyzer可以测量两端口网络的频率响应。如电源，滤波器，音频功率放大器，变压器，伺服放大器等系统。您可以用它来测量组件或网络的阻抗，相位，电容，电感，Resr，质量因子/损耗因子等。对于电源系统，FRA可以测试电源控制环路的增益/相位（伯德图），测量电源正常工作时的输入/输出阻抗，以及电源的PSRR特性曲线等。频率响应分析仪产品作为一种专业的测试仪器，市场上的价格普遍在10万及以上，很多做电源环路测试的工程师都是望而却步。
CS328A-FRA是一款高性价比的频率响应分析仪，由新西兰CleverScope公司研发生产，CleverScope公司以其虚拟示波器而著名于世。 CS320A-FRA信号产生部分：内置CS701信号发生器（1mHz-65MHz，正弦波信号，输出幅度0-7Vpp），输出部分具有隔离输出（300V CAT III),不需要外部隔离变压器就就可以进行频率响应分析。CS320A-FRA接收部分：就是一款USB数字示波器，10位(可以升级到14位）ADC，100MSa/s采样速率，2个模拟通道，4M存储深度。每个通道都具备DFT窄带滤波器功能，实现高达100dB的动态范围。增益精度0.05dB,相位精度0.1°。分析软件可以做伯德图，阻抗图，PSRR曲线图显示，数据可以存储成文本
文件格式。
CS328A-FRA还是一台数据记录仪，可以以最高3Mbps的采样速率无间隙地长时间记录双通道数据（可以高达数天时间，支持硬盘最高到500G）。
CS328A-FRA的价格非常有竞争力，它是进口产品中价格最低的产品，
主要技术规格：
信号源: （CS701, DDS合成，14位DAC，4096点，任意波形发生器）
l 频率范围：正弦波 0-65MHz
l 交流振幅：0 - 7Vp-p, 1mV步长
l 直流偏置：0 - ±3.5V
l 输出精度：相位噪声 -150dBc/Hz@1KHz频偏， SFDR -87dBc@10MHz信号输出
l 输出阻抗：50Ω
l 调制方式：相位，频率（点频，线性扫频，对数扫频），幅度
l 输出隔离：300Vrms, CAT III
分析仪：（2通道，100MHz数字示波器，10位ADC，100MSa/s采样率，4M存储深度）
l 频率测量范围：0-100MHz
l 通道数：2通道
l 输入阻抗：1MΩ
l 最大输入电压： 300Vrms
l ADC位数：10位 （可以选配12位，14位）
l 采样率：1.5KSa/s-100MSa/s）
l 数字窄带滤波器：0.3Hz-20MHz （6个可选）
l 增益精度：±0.05dB(<10MHz), ±0.2dB(<50MHz) 典型值（探头校准后）
l 相位精度：±0.1°(<10MHz), ±0.5°(<50MHz) 典型值（探头校准后）
l 动态范围：>100dB
分析软件：（CS300图形分析软件包）
l 可以实时显示伯德图（增益，相位），阻抗图（Z, L，C，ESR），PSRR特性曲线等
l 可以存储图片文件及数据文件
其他参数：
l PC接口：USB2.0 (可以选配以太网接口）
l 供电电源：6-20V 直流电源， 6W功率，电源适配器100-240VAC， 50-60Hz
l 温度：工作温度 0-40度， 储藏温度 -20-+60度
l 湿度：<90% (0-40度），<60% （>40度）
l 海拔高度：工作（3000米），不工作（15000米）
l 尺寸大小：高35mm, 宽153mm, 深193mm (含BNC接头）
l 重量：约1.6Kg
