热电偶瞬态测温系统案例
关键字:瞬态记录仪  数据记录仪  高速记录仪  高速数据记录系统
【产品描述】
本系统主要用于爆炸试验或其他瞬态测温场合的温度信号快速采集与记录分析。通过可定制的测控软件,实时对测量到的数据,以电压、温度、热流曲线形式精确、快速地显示出来。系统可实现同时16通道,每通道达最高1MS/s的采样率进行采集。
【系统构成】
本采集系统由瞬态采集记录软件,一台工控机,一块数据采集卡,一套端子板,两套信号调理,八只R型热电偶等组成。
线缆及连接端子部分:R型补偿导线30米,用于信号调理和热电偶间连接;SCIS68-68pin线缆,用于端子板和采集卡的连接;16根BNC母头导线及16根BNC公头转SMB母头导线,用于端子板和信号调理的连接;8个BNC公头,用于连接热电偶和信号调理(客户自行处理)。
本系统采用美国NI公司PCIe-6361数据采集卡,此系列多功能数据采集(DAQ)设备凭借高处理能力的PCI Express总线、NI-STC3定时和同步技术、多核获得优化的驱动,将性能提升至新高度。本系统也可配备其他数据采集卡,根据客户实际需要综合考虑定制。
本系统采用美国NANMAC公司E12-3-R型热电偶。R型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长等优点。其物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。
软件采用模块化设计,可灵活增加传感器种类、通道数、触发方式等,可根据客户实际需求设计。

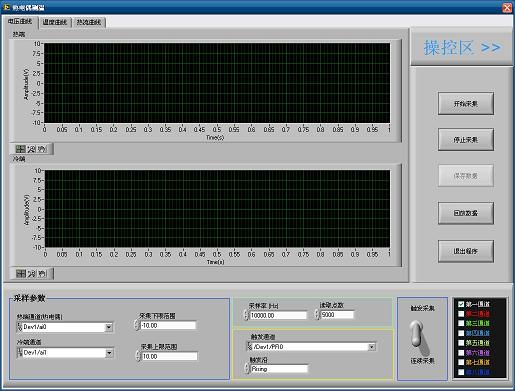

以下是硬件连接和软件界面示意图。



【功能与指标】
◆ 16路模拟输入,多通道1MS/s采样率,16bit分辨率,输入量程±10v
◆  可显示测试过程中的动态变化曲线,并可对测试结果创建、打印报表
◆  软件包含存储和回放功能,方便您的分析、记录
◆  文件格式包含通道信息的二进制文件,tdms和labview自己的格式,方便您的处理
◆  有效测试结果能以数据库形式进行存储,并可通过软件对测试结果进行查询
◆  热电偶快速响应时间小于1ms。
◆  热电偶宽温度测量范围,短期使用最高可达1600℃
◆  本系统也适应于其他型号热电偶
◆  信号调理4通道输入,采取冷端补偿措施,使热端采集更加真实可靠
◆  信号调理采用差分输入,有效降低噪声
◆  信号调理放大倍数有100、1000两档可供选择
◆  软件界面简易,使用灵活,可根据用户需要改变内部模块设计
【应用领域】
系统主要应用于火炸药爆炸、枪膛炮膛测温、密闭容器爆炸测试、火箭喷嘴爆燃测温、火箭喷射尾气温度测量、航空发动机排气测温、摩擦表面快速测温、激波管、飞机和兵器研制测试、发动机内部温度测试、烧蚀研究、热流量和热传导研究、柴油机燃气温度研究等。
